ZD80、ZD90、ZD100人字齿减速机

所属栏目:软齿面减速机   发布日期:2019-9-23 9:12:17  点击量:


信息摘要:
此系列包括:ZD80、ZD90、ZD100例:主要零部件1、高速轴材料采用42CrMo。2、大齿轮由齿圈和轮芯组合而成,齿圈材料采用35SiMn,轮芯材料采用HT200°。3、机盖、油池由A3钢板焊接…

ZD80、ZD90、ZD100人字齿减速机


详细说明


此系列包括:ZD80、ZD90、ZD100


例:




主要零部件

1、高速轴材料采用42CrMo

2、大齿轮由齿圈和轮芯组合而成,齿圈材料采用35SiMn,轮芯材料采用HT200°

3、机盖、油池由A3钢板焊接而成。

4、机座采用HT200

适用条件

1、减速器输入转速不高于750r/min

2、减速器工作环境温度-40+40

3、减速器可用于正、反运转。

ZD80ZD90ZD100系列人字齿圆柱齿轮减速器吊运与安装

吊运与安装

1、起吊整机时,应用机体上的吊钩起吊,严禁用机盖上的吊钩起吊。

2、安装前应先浇好牢固的地脚,并保证整机处于水平状态。

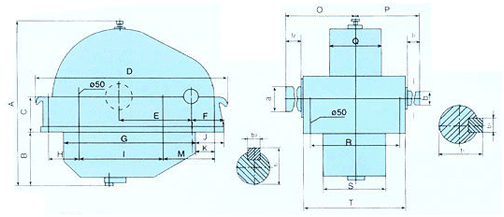

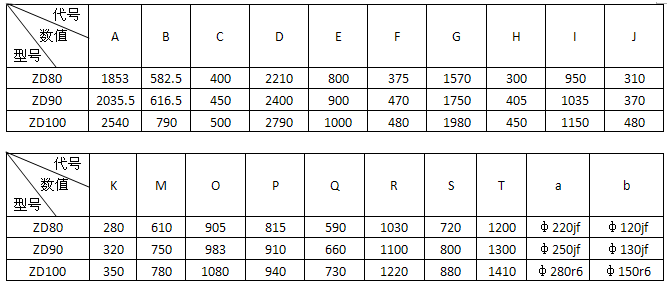

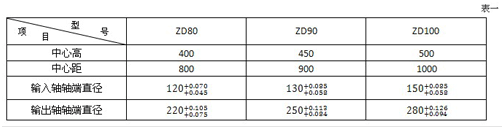

3、外形尺寸如图及表二


润滑

润滑方式采用油池飞溅润滑,润滑油采用120#320#工业齿轮油,若需要采用特殊冷却装置时,则视油泵性能可采用10#14#机油。

冷却

冷却方式有:油冷或油冷加循环水冷却,以及强冷。

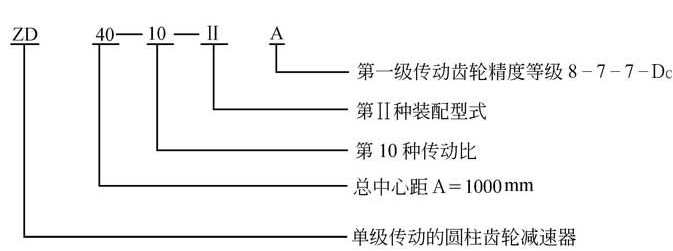

装配形式及代号


ZD80ZD90ZD100系列人字齿圆柱齿轮减速器传动比

代号

传动比

公称

实际

ZD80

ZD90

ZD100

1

4.5

4.515

4.515

4.516

2

5.0

4.891

4.891

4.897

3

5.6

5.577

5.577

5.577

4

6.3

6.435

6.435

6.435

5

7.1

7.143

7.143

7.143

6

6.3

6.297

6.300

6.308
