　摆线针轮减速机是一种采用K-H-V少齿差行星传动原理的新颖传动装置。其传动过程如下：在输入轴上装有一个错位180度的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上传臂轴承的滚道，并由摆线轮与针齿轮相啮合，组成差为一齿的内啮合减速机构。
　　本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、印染、制药、食品环保等行业。适用于工作环境温度为-40℃—40℃，在额定负荷和转速下，减速机的油池温升不超过60℃，最高油温不超过80℃。

一.摆线针轮减速机的特点

   摆线针轮减速机是按照JB/T2982-94采用摆线针齿啮合的,少齿差行星传动原理设计而成的一种新型传动机械,巳广泛地应用到石油化工,建筑,冶金矿山,起重运输,纺织印染,工程机械,食品工业,电子电视等各个领域,深受用户的信赖和一致好评.

摆线针轮减速机有如下特点:

   1.传动比大:单级传动比为9-87.双级传动比99-7569,多级串联时传动比可以更大；

   2.传动效率高:单级传动效率均在90%以上；

   3.结构紧凑:体积小、重轻、高速轴和低速轴在同一轴线上、装拆方便；

   4.运转平稳噪音低、能承受过载和冲击；

   5.使用可靠,寿命长。

二,摆线针轮减速机的型号,规格

   1.型式:

   BW摆线针轮减速机为脚板式、双轴型、卧式安装；

   BL摆线针轮减速机为法兰式、双轴型、立式安装；

   BWY摆线针轮减速机为脚板式、专用异步电动机直联型、卧式安装；

   BLY摆线针轮减速机为法兰式、专用异步电动机直联型、立式安装；

   BWD脚板式卧装普通电动机直联型摆线针轮减速机；

   BLD法兰式立装普通电动机直联型摆线针轮减速机。

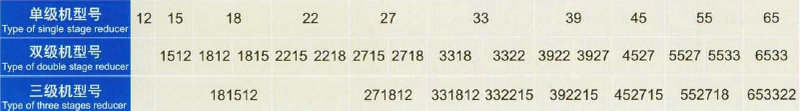

   2.摆线针轮减速机型号：

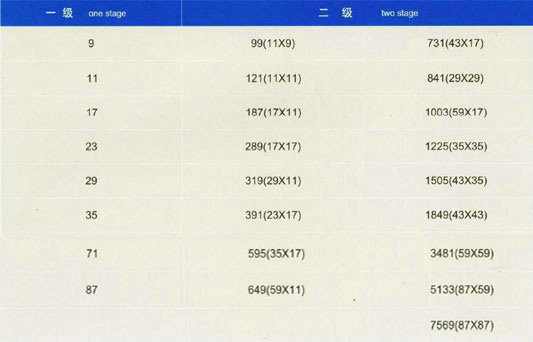

 3.传动比

凡单级可提供的传动比,双级均可组合,若需表中未列出的传动比,可与我厂联系。

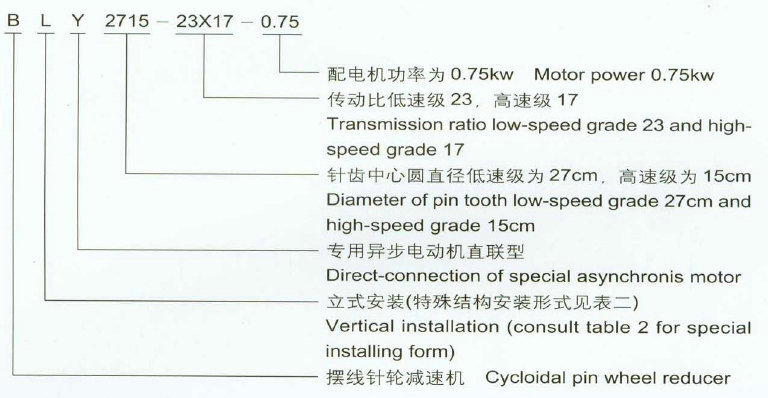

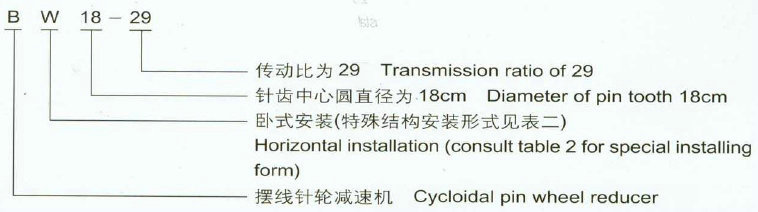

4.标记示例

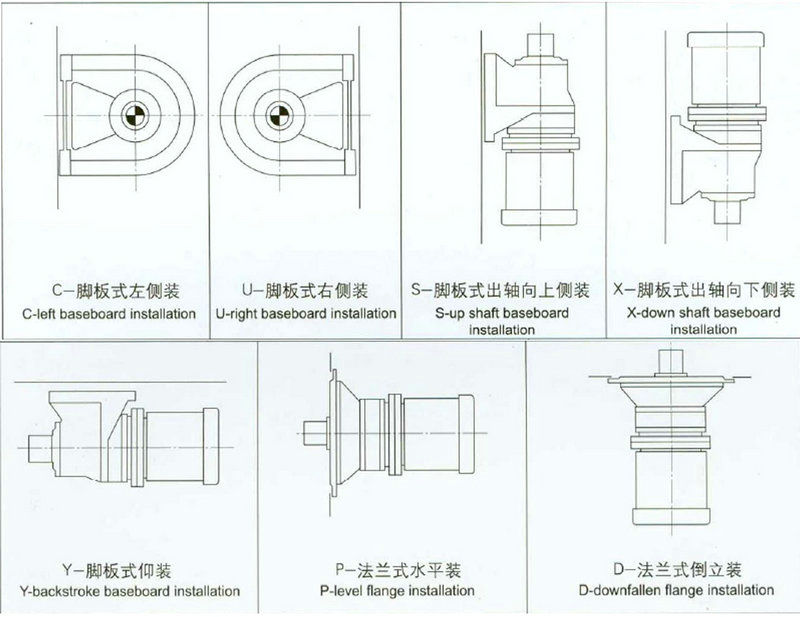

表二、特殊结构安装形式

注：用户如需置特殊电机，请在合同中注明电机型号；

   用户如需置特殊结构形式，请在合同中注明或附带结构形式示意图。

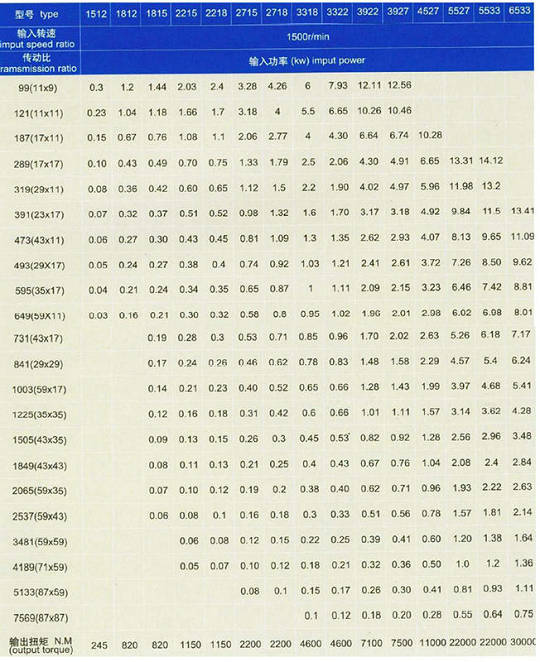

三、双级摆线针轮减速机的传动比，输入功率和输出转矩表(工况系数K=1)

摆线针轮减速机的使用及润滑须知

（一）、使用

　　１.本机适用于连续工作制，允许正反向运转；

　　２．单级减速机输出轴转向与输入轴转向相反，双级减速机的输出轴转向与输入轴转向相同。三级减速机的输出轴转向与输入轴转向相反；

　　３.本减速机的输出轴不能承受轴向力；

　　４．输出轴及输入轴与其他零件配合时，不允许直接锤击，以防损坏；

　　５．输出轴及输入轴轴伸上的键按普通平键型式尺(GB1096-79)规定选用，立式减速机输出端机座止口直径Ｄ４的配合公差值符合极限与配合(GB1801-99)H9规定；

　　６．使用联轴器时工作机械与电动机联接时应使轴线同心，减速机的安装误差不应大于所用联轴器的允许误差值；

　　７．减速机安装后用手转动灵活；

　　８．卧式双轴型减速机一般输出轴轴心线处于水平位置工作；必须倾斜使用时轴心线仰角不应超过１５度(输出轴轴伸端向下)；

　　９．立式减速机应输出轴轴伸端垂直向下使用；

　　１０．安装后的减速机，正式使用前必须进行试运转，在空转正常的情况下，再逐渐加载运转；

　　１１．载荷较大，起动频繁时机座与基础应自配定位销钉或选项用液力偶合器。

（二）润滑

   １．本机以油浴润滑为主

   适用于环境温度-10摄氏度至40摄氏度：环境温度-10摄氏度至0摄氏度时有N46、N68润滑油；0摄氏度至40摄氏度时用N68、N100、N150、N220润滑油，当倾斜安装时可采用油脂润滑，立式BL27和XL7以上均有循环润滑：开车前先启动油泵微电动机，视油泵是否供油，否则应将微电动机接线换相，因油泵是按指定方向运转的，油泵处于正常工作后应使用油面高度保持在圆形油标中线位置，油泵与减速机端面联接处有＂O＂型密封圈，防止渗、漏油。

   ２.加换油制度

   第一次加油运转两周后应更换新油并将内部油污冲净．以后可每３－６个月更换一次，若环境温度较高与潮湿时应适当缩短换油时间．运转中减速机体内储油量必须保持规定油面高度，不宜过多与过少，旋开机座或法兰盘上的通气帽即可补充注油．

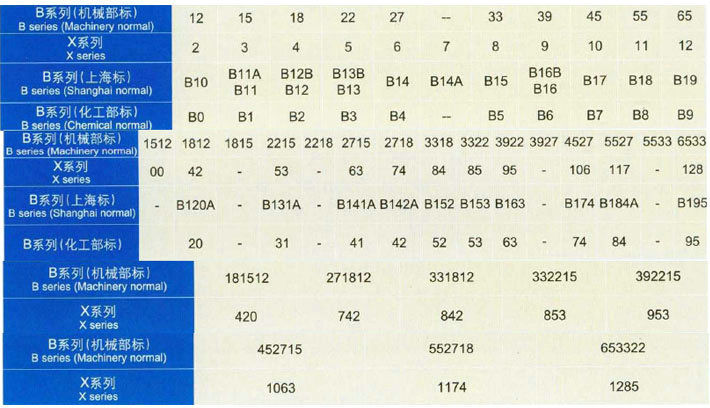

摆线针轮减速机各种系列标准相应机型对照表
