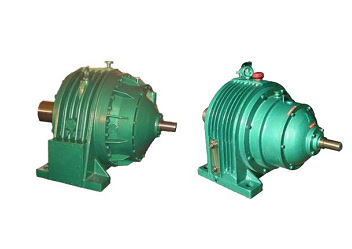

NGW-QJ型行星齿轮减速器

所属栏目:行星齿轮减速机   发布日期:2019-9-20 9:58:37  点击量:


信息摘要:
此系列包括:NGW-QJ42,NGW-QJ52,NGW-QJ62,NGW-QJ72,NGW-QJ82,NGW-QJ921  概述NGW—QJ型行星齿轮减速器是在参照NGW型行星齿轮减速器的基…

NGW-QJ型行星齿轮减速器


详细说明


此系列包括:NGW-QJ42,NGW-QJ52,NGW-QJ62,NGW-QJ72,NGW-QJ82,NGW-QJ92

1  概述
NGW—QJ型行星齿轮减速器是在参照NGW型行星齿轮减速器的基础上设计咸的一种专用减速器。它不仅保留了原NGW标准(J81799-76)的主要优点,而且适用于安装在与水平线倾斜的状态下直接传递径向负荷的场合。该减速器主要用在水泥机械球磨机的主传动减速装置上,也可用作其它相类似的传动装置。

该减速器有如下优点:

(1)该减速器具有体积小、重量轻。承载能力高、使用寿命长.运转平稳。低噪音等优点.而且输入输出轴端均能承受较大的径向负荷;

(2)工作环境温度:一40—45℃;

(3)输入转速:≤1500r/min

(4)传动效率:η=0.94—0.96;

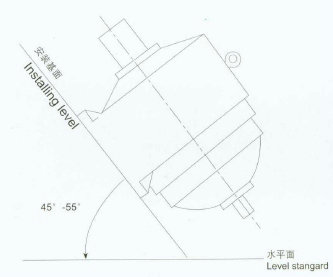

(5)工作倾斜角度:45°—55°(如图3—27所示);

(6)可正反运转;

(7)寿命:不低于35000、40000h:

(8)工况:连续型;

 (9)润滑:备有自身循环润滑系统。

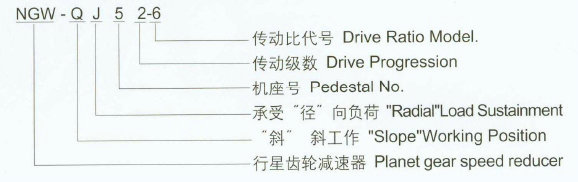

2.型号意义

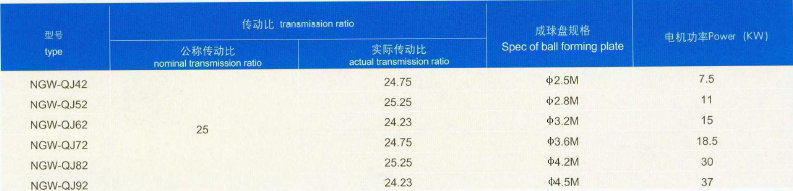

3.技术参数及承载能力

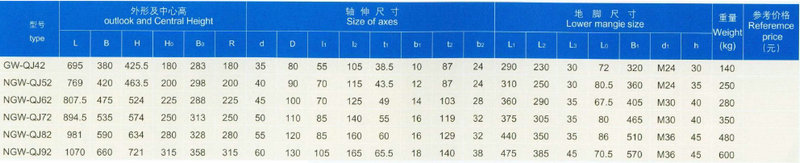

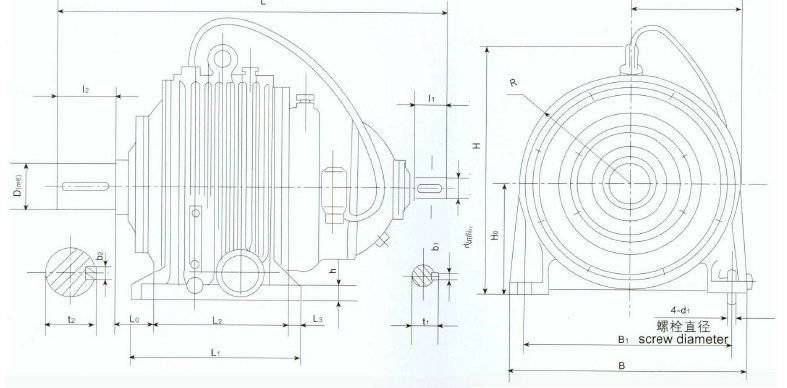

4.外形和安装尺寸



(二)选用方法
选用NGW-S型行星减速器时,应根据使用条件按下式计算:

NX=NS1K1KW  或MX=MSK1K2

式中in which Nx---选用输入功率

             Ns---实际输入功率

             Mx---选用输出扭矩

             Ms----实际输出扭矩

             K1----使用系数

             K2-----与润滑条件有关的系数.当减速器条件循环润滑时K2=1,当减速器采用油滑时K2推荐值见下表

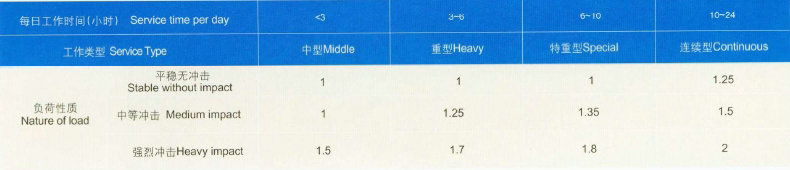

使用系数K1

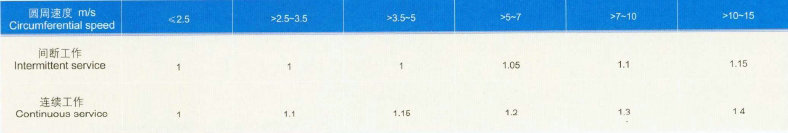

采用油滑池润滑时的系数K2
